有機廢氣處理設備焊接溫度及斷面處理技術要點

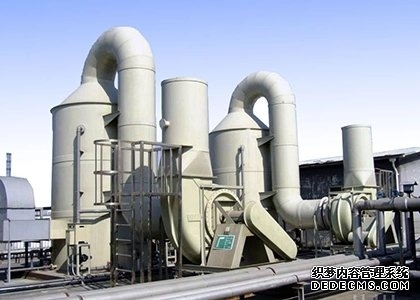

在環保設備制造***域，有機廢氣處理設備的密封性與結構強度直接影響污染物去除效率和系統運行安全性。焊接作為設備制造的核心工藝，其溫度控制與斷面處理水平決定了焊縫質量、耐腐蝕性能及設備使用壽命。本文從焊接溫度參數***化、斷面處理工藝規范兩個維度展開分析，為設備制造提供技術參考。



 一、焊接溫度控制的關鍵要素



1. 材料***性與溫度匹配原則

    不銹鋼材質（如304/316L）需采用脈沖氬弧焊，層間溫度控制在≤150℃，防止晶間腐蝕；碳鋼材質可選用埋弧自動焊，預熱溫度根據板厚調整（20mm以上板材建議80120℃預熱）。

    鈦合金等***殊材料需在惰性氣體保護箱內焊接，氧含量≤0.05%，熔池溫度梯度控制在±5℃范圍內。



2. 熱影響區（HAZ）的精準調控

    薄板焊接（δ≤3mm）宜采用激光焊，熱輸入量控制在0.51.2kJ/cm，避免變形；中厚板對接焊需實施分段退焊法，單道焊縫長度不超過150mm。

    通過紅外測溫儀實時監測，確保HAZ峰值溫度不超過材料相變臨界點（如Q235B為727℃）。



3. 環境因素補償機制

    車間濕度＞60%時，需對焊材進行150℃×1h烘干處理；環境溫度低于5℃時，應搭建保溫棚并配置加熱裝置。

    風速超過2m/s需設置防風罩，避免氣體保護焊時產生氣孔缺陷。



 二、焊接斷面處理工藝規范



1. 預處理標準流程

    機械加工坡口角度：V型坡口60°±5°，鈍邊高度12mm，表面粗糙度Ra≤12.5μm。

    等離子切割后需打磨去除氧化層，使用丙酮清洗油污，露出金屬光澤。



2. 焊前清潔度檢測

    采用白絹布擦拭法檢驗，殘留污漬面積≤20mm²；水膜破裂試驗要求連續水膜保持時間＞15秒。

    重要焊縫需執行GB/T 19326標準，雜質含量≤2.5mg/cm²。



3. 焊后處理技術要求

    余高控制：承壓焊縫余高≤3mm，非承壓焊縫≤2mm，過渡區圓滑（R≥5mm）。

    酸洗鈍化工藝：硝酸濃度20%25%（體積比），溫度4050℃，處理時間1520min，形成≥100Å的致密氧化膜。

 三、質量控制體系構建



1. 數字化監控手段

    部署焊接數據管理系統，實時采集電流、電壓、溫度曲線，存儲周期≥5年。

    應用X射線數字成像（DR）檢測，靈敏度等級AB級，缺陷識別率達98%以上。



2. 人員資質管理

    壓力容器焊縫需持ASME IW證書，***種設備焊接操作證持證率100%。

    每季度開展技能考核，合格線設定為RT檢測Ⅱ級標準。



3. 失效模式預防

    建立FMEA數據庫，針對裂紋、氣孔等典型缺陷制定預防措施。

    實施***件三檢制（自檢、互檢、專檢），關鍵工序設置SPC控制點。



注：實際施工中應根據具體工況條件，參照GB 150《壓力容器》、NB/T 47014《承壓設備焊接工藝評定》等標準動態調整工藝參數。
