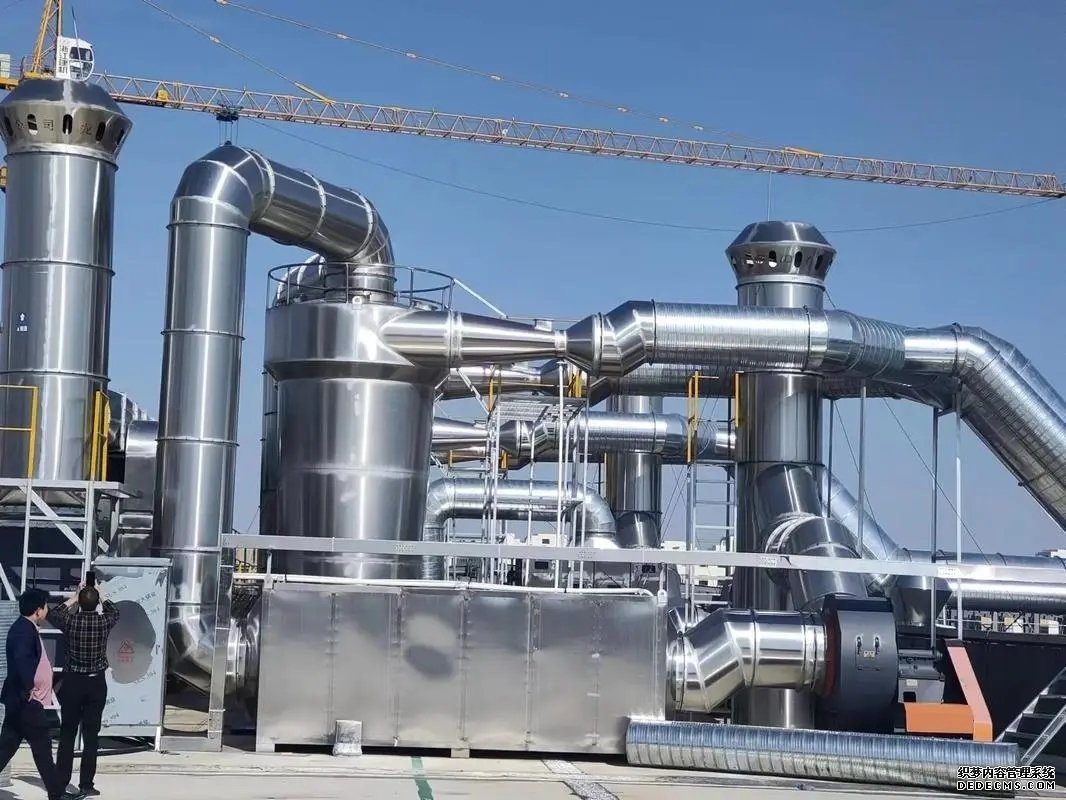

有機廢氣處理設備熱熔焊接對口步驟詳解







在有機廢氣處理設備的制造與安裝過程中，熱熔焊接是一項關鍵工藝，而對口操作作為熱熔焊接的前置重要環節，其質量直接影響后續焊接效果與設備整體性能。以下將詳細闡述有機廢氣處理設備熱熔焊接時進行對口的具體步驟。



 一、準備工作

1. 設備檢查：確保參與對口的設備部件尺寸符合設計要求，無變形、損壞等缺陷。對于管材，要檢查其直徑、壁厚是否均勻，管口是否平整。例如，若管材存在彎曲，可能導致對口時無法準確對接，影響焊接質量。

2. 清潔處理：對需要對口的部位進行徹底清潔，去除表面的油污、鐵銹、雜質等。可使用專用清潔劑擦拭，保證焊接部位潔凈，防止雜質混入焊縫，降低焊接強度。比如，在焊接不銹鋼材質的廢氣處理管道時，若有油污殘留，焊接時可能產生氣孔，削弱管道密封性。

3. 工具準備：準備***對口所需的工具，如吊裝設備、夾具、撬棍等，并確保工具性能******，能正常使用。吊裝設備用于吊起和移動較重的設備部件，夾具則用于固定部件位置，保證對口的準確性。



 二、初步定位

1. 部件吊運：利用吊裝設備將待對口的兩個部件緩慢吊運至指定位置。在吊運過程中，要注意保持部件平衡，避免碰撞其他物體。例如，在吊運***型廢氣處理塔的筒節時，需合理安排吊點，防止筒節變形。

2. ***致對齊：通過觀察和測量，使兩個部件的軸線基本對齊。可以使用水平儀、經緯儀等測量工具，確保部件在同一水平面上且軸線偏差在允許范圍內。一般來說，對于精度要求較高的有機廢氣處理設備，軸線偏差應控制在 ±5mm 以內。



 三、精細調整

1. 間隙控制：根據焊接工藝要求，調整兩個部件之間的間隙。不同的材料和管徑，所需間隙有所不同。以常見的聚乙烯（PE）管材熱熔焊接為例，當管徑小于 90mm 時，對口間隙一般控制在 1  3mm；管徑***于等于 90mm 時，間隙可適當增***至 3  5mm。合適的間隙有助于保證焊接時材料的充分熔融和融合。

2. 錯邊量調整：嚴格控制兩個部件的錯邊量，錯邊量過***會導致焊縫受力不均，降低焊接強度。通常，錯邊量不應超過部件壁厚的 10%，且***不超過 2mm。通過微調部件的位置或使用楔子等輔助工具，將錯邊量調整到規定范圍內。

3. 角度校正：若部件連接處存在角度偏差，需進行校正。可采用加熱矯正或機械矯正的方法。例如，對于輕微的角度偏差，可使用火焰噴槍對局部加熱，然后用外力使其恢復到正確角度。但加熱溫度和時間要嚴格控制，避免對材料性能造成不***影響。

 四、固定與復查

1. 臨時固定：在對口達到要求后，使用夾具或其他臨時固定裝置將部件固定，防止在焊接前發生位移。夾具的位置應合理分布，既能保證固定效果，又不影響焊接操作。例如，在使用環形夾具固定管道對口時，夾具間距一般為 300  500mm。

2. 全面復查：再次對對口的各項參數進行全面檢查，包括間隙、錯邊量、軸線對齊情況以及角度等。同時，檢查臨時固定的可靠性。只有所有參數都符合要求，才能進入下一步的熱熔焊接工序。若發現任何問題，應及時調整，直至滿足標準。
